機房建設



一、  概述

機房的硬件及軟件環境如何優化才更有利於機房正常工作，對於機房場地技術設計要求将參照國家标準《計算站場地技術要求》（GB2887-89）和《電子計算機機房設計規範》（GB50174-93）執行。



計算機機房環境包括硬件與軟件環境，爲瞭保證各種智能設備與計算機系統穩定可靠運轉，計算機機房環境必須滿足計算機等微電子設備和工作人員對溫度、濕度、潔淨度、電磁強度、屏蔽、防漏、電源質量、振動、防雷、接地和安全保衛等要求。



下面結合國家規範及我公司多年來在計算機機房工程設計和監理實施中的經驗，來對計算機機房工程建設中所涉及到的機房總體設計、機房裝修兩大部分内容逐一進行論述。

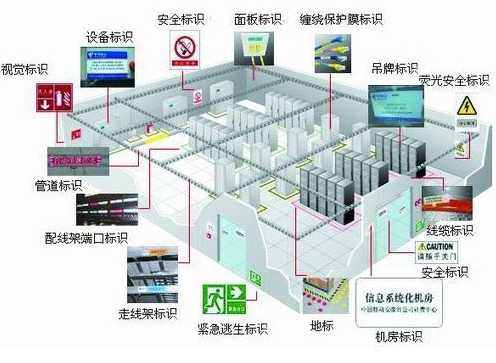

中心機房處於整個信息化系統的中心，安全、穩定是長期運行的保障因素。因此在數據中心标識管理的實際應用中，根據不同的設備環境，标識的實現方式可以分爲粘貼式和懸挂式。



粘貼式标識是較傳統的标識，應用廣泛。符合标準的粘貼式标識應該滿足如下條件：在标準數據中心環境下，字迹清晰、明確，粘貼牢固；抗水、抗油、抗化學品擦拭，标簽工作年限：可達室内10~15年（除人爲破壞外）。



懸挂式标識是補充類别，多用於不适合粘貼的環境，如服務器等無粘貼表面的設備、較粗線纜等。符合标準的懸挂式标識應該滿足如下條件：字迹清晰、明確、耐撕扯；抗水、抗油、抗化學品擦拭，标簽工作年限可達室内10~15年（除人爲破壞外）



二、  設計原則、依據和設計目标

機房工程是智能弱電工程的重要組成部分。其基本要求可歸納爲：保證系統運行的可靠性、保證系統的設計壽命、保證信息安全的要求、保證操作人員的工作環境。



設計一個好的機房，要以兼顧人機並重之原則，一個合格的現代化計算機機房，應該是一個安全可靠、舒适實用、節能高效和具有可擴充性的機房，設計應以運行條件、安全可靠作爲首要的考慮因素。



1.  機房建設要求遵循的設計原則



Ø  高安全可靠性：



爲保證機房能爲用戶提供連續不間斷的7×24小時服務，機房必須具有高可靠性。投标方在設計系統時應注意盡量減少單點故障的存在，對存在單點故障的環節，在設計上必須減少其對整個系統的影響。由市電到機櫃及服務器的整個供電系統可用性不得少於99.99%。



各系統都應留有足夠的餘量，以保證機房具有較高的可靠性：電力、制冷量供應、UPS系統、氣體滅火系統、熱能和煙霧探測裝置、防雷系統、抗瞬态浪湧抑制和漏水檢測系統。



由於該機房内部計算機系統涉及到機密信息，其洩密可能嚴重危害社會秩序，所以需要保證機房的安全性，必須具有安保系統以保證用戶的設備和數據不受侵害。實現高安全性的措施包括：閉路電視監測、門禁系統、自動安全報警系統等。



Ø  可擴展性



鑒於信息網絡系統需求的不斷發展與變化，技術也在不斷提高，故在施工建設時應考慮這些變化對資源需求的改變，以使整個系統具有靈活的可擴展性，特别是精密空調、配電開關及配電櫃、UPS及供電母線等。



Ø  易於管理



通過使用先進和可靠的管理工具來實現系統的高質量管理，以節約人力資源。由於機房内設備繁多，具有一定複雜性，随著業務的不斷發展，管理的任務必定會日益繁重。所以在中心機房的設計時，必須建立一套完善的機房管理和監控系統。實時監控、監測整個電腦機房的運行狀況、語音報警，實時事件記錄，可以迅速確定故障，提高可靠性，簡化機房管理人員的維護工作。



Ø  高性能價格比



機房的材料産品、設備的選型應該以适用爲主，合理選擇材料與設備；不要造成資源浪費；同時也要保證該機房的高可靠性。應以較高的性能價格比設計機房，能以較低的成本、較少的人員投入來維持系統運轉，提供高效能與高效益。



2.  設計依據



建設單位提供的設計要求說明書及有關圖紙。



《電子計算機機房設計規範》GB50174-93



² 《計算機場地技術條件》GB2287-89



² 《計算機場地安全要求》GB9361-88



² 《計算機機房活動地闆技術條件》GB6650-86



² 《建築物防雷設計規範》GB50057-94



² 《高層民用建築設計防火規範》GBJ45



² 《電子計算機機房施工及驗收規範》SJ/T30003-93



² 《室内裝修工程質量規範》QB1838-93



² 《建築防火設計規範》GB5004-95



² 《空調與通風工程施工及驗收規範》GB50243-97



² 《建築與建築群綜合布線系統工程設計規範》GB/T50311-2000



² 《建築與建築群綜合布線系統工程驗收規範》GB/T50312-2000



² 《中華人民共和國通信行業标準》YD-T926 1、2、3



² 《國際綜合布線标準》TIA/EIA 568-B



² 《供配電系統設計規範》GB50052-92



² 《火災自動報警系統設計規範》GBJ116-98



² 《工業企業通信接地設計規範》GBJ79-85



² 《高性能屏蔽室屏蔽效能的測量方法》GB12190



3.  機房總體設計要達到的目标



合理分布工作空間及各類設備安裝場所，縮短工藝流程，降低勞動強度，提高工作效率，確保電子計算機系統穩定可靠運行，保障機房工作人員良好的工作環境,並且以國家有關标準及規範爲依據。



根據建設單位提出的要求與現場實際情況以及計算機系統實際操作運行等情況進行設計，力求在設計、選材中做到整體布局的合理化和科學化。



機房各項功能完整配套，達到專業規範、技術先進、經濟合理、安全适用、質量優良、管理方便之目的。



在經濟實用的前提下，選擇優質機房專用裝修材料，主體裝修材料宜選用吸音效果好、不易變形、變色、易清潔、防火性好，且高度耐用的材料，達到良好裝修效果。



室内控制設備、電器設備、布線系統的選材我們注重其可靠性，全部採用符合國家标準的優質産品，以確保系統投入運行後故障率爲降低。



三、  機房建設總體規劃

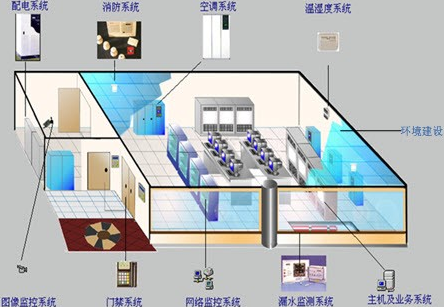

所謂機房總體規則就是按照标準化的流程、規模化的運作，優質、快速的向業主提供現代化機房工程建設方案。機房總體建設解決方案由建築裝修系統、供配電系統、空調系統、消防系統、防雷接地系統、通訊系統、安防系統及監控系統等八大部分組成，包含瞭機房工程的全部過程：從前期的規劃選址，到後期内部系統的設計施工；從前期整個項目的總體管理，到後期的調試、開通；從前期對用戶的使用培訓，到後期的維護保養等方方面面。從實施角度上，機房總體建設整合瞭設備供應商、工程承包商及服務提供商的綜合能力。



機房總體建設解決方案，大體由八個部分構成，包括：建築裝修系統、供配電系統、空調系統、消防系統、防雷接地系統、通訊系統、安防系統和監控系統。



Ø  建築裝修系統



建築裝修系統，是整個機房的基礎。它主要起著功能區劃分及保證機房環境的作用。又可分爲電磁屏蔽系統、抗靜電地闆系統、防塵吸音天花系統及其他裝飾等四個子系統。



Ø  空調系統

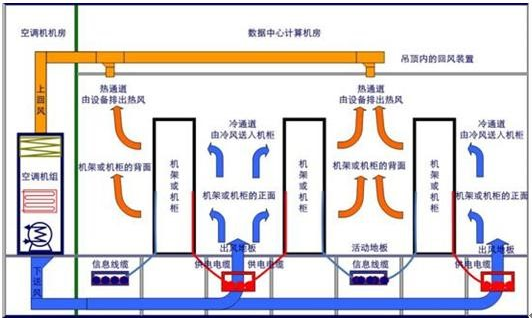

空調系統，是機房運行環境的保障。計算機主機及通訊設備是高精密的電子設備，對機房環境有嚴格的要求，其中最重要的是溫度、濕度和潔淨度。即是所謂的三度要求



空調系統又分爲精密空調系統、普通空調系統、新風系統、排風系統等四個子系統。



Ø  供配電系統



配電系統，是整體機房高可用性的後盾。計算機及網絡通訊設備投入服務後如無一個長期穩定的供電系統來保證計算機及網絡通訊設備和有關外圍設備正常運行，勢必造成嚴重的後果。



計算機機房的供配電系統是一個綜合性供配電系統，在這個系統中不僅要解決計算機等微電子設備的用電問題，還要解決其他設備的用電問題。



機房配電系統又可分爲UPS配電系統、直流配電系統及普通動力配電系統及照明系統四個子系統。



Ø  消防系統



消防系統，是整體機房安全運行的盾牌。從對火警的探測系統來看，它具有溫感、煙感探測器、紅外探頭；對於滅火系統來說，基本上大多數機房都採用的是氣體滅火系統。這就要求在整體機房的設計和施工中，首先必須進行消防系統的選擇。氣體消防又分有管網系統和無管網系統。對於有管網系統必須規劃、建設鋼瓶間、消防控制間和一些管道，從而達到全方位報警、分區滅火，大限度地提高對火災的防範能力。



消防系統又可分爲氣體自動滅火系統、消防自動報警系統、水噴淋系統三個子系統。



Ø  防雷接地系統



防雷接地系統，是整體機房安全運行的保證。機房設施的雷擊過壓及電磁幹擾防護，是保護通信線路、設備及人身安全的重要技術手段，是確保通信線路暢通、設備安全運行不可缺少的技術環節。



計算機及網絡通訊設備機房應安裝一個良好的接地系統，使電源中有一個穩定的零電位，作爲供電系統電壓的參考電壓。有一個良好接地線，計算機及網絡通訊設備的電源電壓及信号遇到或産生各種幹擾時，就可以通過高、低頻濾波電容将其濾掉。此外，當遇到雷電、強功率源以及電火花幹擾時，良好的機房接地系統應可以起到保護計算機及網絡通訊設備的作用。因此，設計一個良好的機房接地系統是相當重要的。



防雷接地系統又可分爲防雷系統和接地系統二個子系統。



Ø  通訊系統



通訊系統，是整體機房的神經中樞。計算機及其他微電子設備之間的信号傳輸以及機房與外界的“聯系”都要靠穩定的通訊系統來實現。在此，主要包括結構化布線系統。



Ø  安防系統



安全防範系統是機房正常運行的“守護神”。確保做到“三防犯”及“雙保險”。安防系統又分爲：門禁系統、攝像監控系統、環境監控系統及電子巡更系統四個子系統。



四、  機房建設總體設計



根據中心機房項目的實際情況，參考相關标準，主機房按照國标GB2887-89《計算站場地技術條件》“A級”标準設計。



1.  機房地面



Ø  地面使用抗靜電提升地闆；



Ø  均布荷載：大於500KG/平方米；



Ø  集中荷載：大於200KG；



Ø  活動地闆高度：400mm。



2.  機房牆/柱面



採用輕鋼龍骨埃特闆基層，鋁塑複合闆做飾面，塑鋁闆表層與底層材料均使用鋁箔，中間層爲PVC材料。闆面平整、光潔、色澤持久，闆材較薄、易剪切，外形美觀、質地上乘，能夠防火阻燃，並具有不易積灰、不易起塵、易於清潔的特點，而且便於在牆内走線。



3.  吊項



採用微孔鋁闆，規格爲600X600方型闆，與牆壁和地面協調一緻。



金屬吊頂整體平面效果好，線條簡潔美觀，質量輕，拆裝方便；它具有很好的隔音、防火、防潮、屏蔽、耐腐蝕、易清洗、使用壽命長等優點。



4.  分隔



採用12MM厚鋼化玻璃，使視覺效果寬敞，又能分開不同工作區域。



5.  溫度、濕度



溫度：夏季攝氏22±2℃、冬季攝氏20±2℃；相對濕度：45%～65%；制冷量按300kcal/m2估算，通信機房冷負荷24KW（制冷面積爲：72.8 m2），機房UPS配電房冷負荷7.5KW（制冷面積爲：25 m2）；總冷量負偏差不大於5%。



6.  配電和機房照明



中心機房按A類設計，總用電量約60KVA，其中照明及其他輔助用電量10KW，UPS電源採用三進單出20KVA，精密空調24 KVA。



頻率：50HZ±0.2HZ；電壓：380V/220V±2％ 波型失真率：小於±5%；主機房300LX；電源及其它輔助功能間300LX；事故照明50LX；應急照明5LX。



7.  接地



計算機系統直流接地電阻小於1Ω；



交流工作接地系統、安全保護接地電阻採用建築大樓本體聯合接地（其電阻小於4Ω）。



8.  消防系統



採用七氟丙烷氣體自動滅火系統及自動報警系統。消防報警系統與應急廣播(背景音樂)及環境集中監控系統聯動，實現聲、光、語音三重報警提示。



9.  綜合布線系統



採用IBDN六類布線系統，将語音、數據、圖象等設備彼此相連，也使上述設備與外部通信數據網絡相連接。



10. 機房安防系統



機房安保系統主要包含門禁系統和閉路監控系統。
